Opis
*ilość obwodów na zdjęciu jest poglądowa

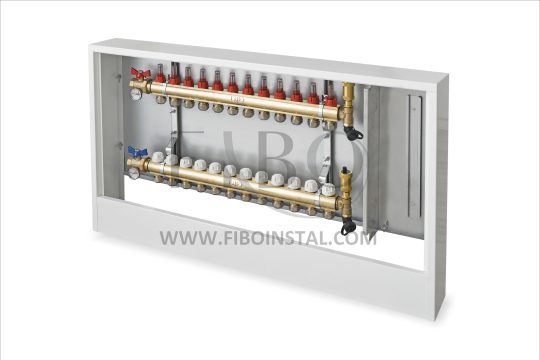

Mosiężny rozdzielacz do ogrzewania płaszczyznowego, w tym podłogowego.
Produkowany z mosiądzu gatunku CW617N w zakresie od 2 do 18 obwodów ( 17 i 18 obwodów na zamówienie klienta)
WYPRODUKOWANO W POLSCE
DANE TECHNICZNE:
Liczba obwodów: 14
Maksymalna temperatura pracy: 70°C
Maksymalne ciśnienie pracy: 0,6 MPa (6bar)
Współczynnik Kvs: Nomogramy No. 314/1209/19/3,4,5 i 6
Rozmiar gwintu belki głównej: 1″ GW
Rozmiar gwintu sekcji: 3/4″ eurokonus
Długość belki z odpowietrzeniem: 72,5 cm
Rozstaw pomiędzy belkami: 23,5 cm
Wysokość całkowita: 37,5 cm
Producent: Wigell
W SKŁAD ZESTAWU WCHODZĄ:
- Belki mosiężne- 2 sztuki
- Uchwyty mocujące- 2 sztuki
- Zawory regulacyjne z przepływomierzami- 14 sztuk
- Zawory termoregulacyjne- 14 sztuk
- Manualny zawór odpowietrzający- 2 sztuki
- Zawór spustowo-napełniający- 2 sztuki
Belki rozdzielacza wykonane są z wysokiej klasy mosiądzu CW617N, przeznaczonego do wody pitnej.
Gwinty przyłączeniowe belek głównych typu G1″ z obu stron. Gwinty sekcji w rozmiarze G1/2″, do których wkręcone są zawory regulacyjne i nyple podłączeniowe 3/4″.
Rozstaw pomiędzy osiami sekcji wynosi 50mm.

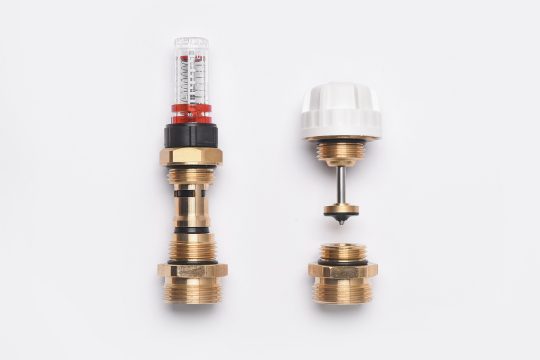

Belka zasilająca (górna) ma zamontowane rotametry służące do precyzyjnej regulacji przepływu cieczy. Przepływomierze (rotametry) posiadają wyskalowaną podziałkę, która mierzy natężenie przepływu na poszczególnych obwodach. Rotametr wykonany jest z tworzywa i korpusu mosiężnego. Skala przepływomierza: 0 – 5 l/min. Rotametr posiada funkcję całkowitego odcięcia przepływu a jego szklankę można wykręcić w celu wyczyszczenia ewentualnych osadów i innych czynności serwisowych. Czerwona nakładka blokuje ustawienie rotametru przed ewentualnym rozregulowaniem.
Belka powrotu (dolna) ma zamontowane zawory termostatyczne. Każdy zawór posiada nakrętkę, dzięki której można ręcznie regulować przepływ z możliwością całkowitego zamknięcia. Zawory posiadają gwint zewnętrzny typu M30x1,5 dla montażu głowic elektromagnetycznych (w przypadku sterowania termostatami pokojowymi). Gwint zaworu jest standardowy oraz kompatybilny z większością głowic oferowanych na rynku.
Belka zasilania jak i belka powrotu wyposażone są w nyple przyłączeniowe z gwintem G3/4″ z wewnętrznym stożkiem dla złączek typu eurokonus.
Zespół odpowietrzający składa się z trójnika 1″x1/2″x1/2″ z oringiem uszczelniającym oraz odpowietrzenia manualnego (ręcznego) z wbudowanym pokrętłem do otwierania i zamykania zaworu odpowietrzającego.
Do napełniania jak i opróżniania układu służy zawór z przyłączem w rozmiarze 3/4″. Moduł spustowo-odpowietrzający obraca się w zakresie 360° i posiada zawór zamykający wraz z kluczykiem wbudowanym w nakrętkę. Cały zespół uszczelniany jest za pomocą zamontowanych na podzespołach oringach, co znacznie ułatwia i skraca proces montażu.
